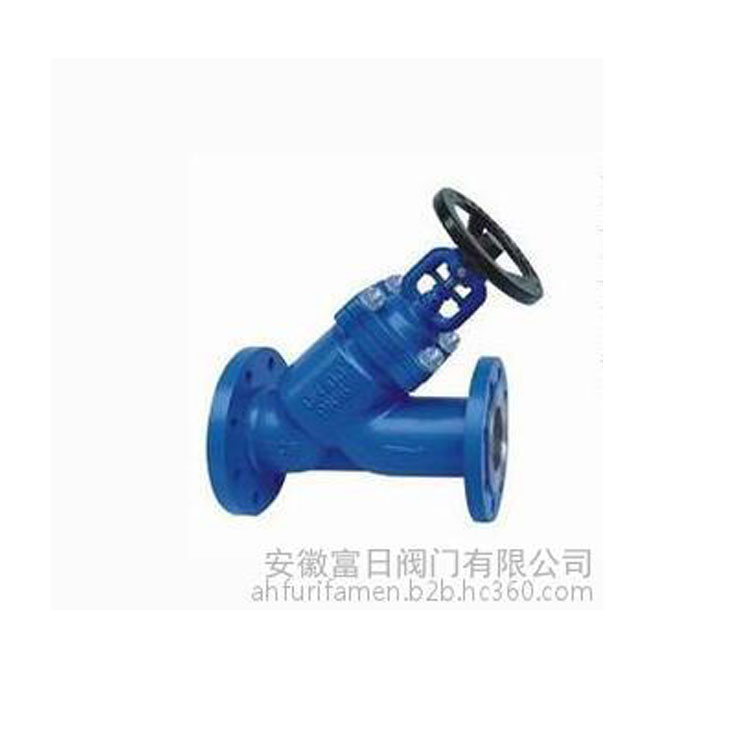

Y型直流式波紋管截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。 截止閥的閥瓣截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。 截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
產品主要優點：
1.Y型直流式波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好,密封面間磨擦力小，使用壽命更長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
6.工作行程小，啟閉時間短；
應用：
熱油系統、蒸汽系統、冷熱水系統。
適用溫度：
-20℃－－－－350℃
適用公稱壓力：
PN1.6~4.0Mpa

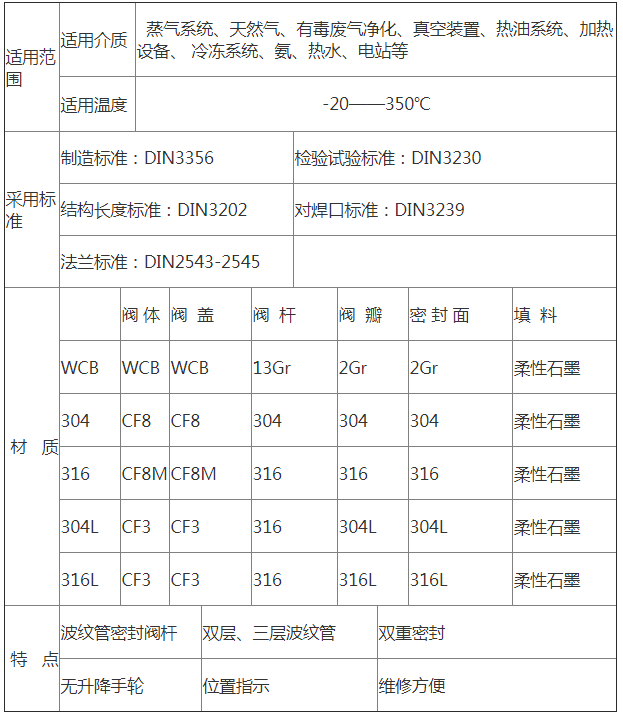

德標Y型直流式波紋管截止閥適用范圍、采用標準、材質、特點：

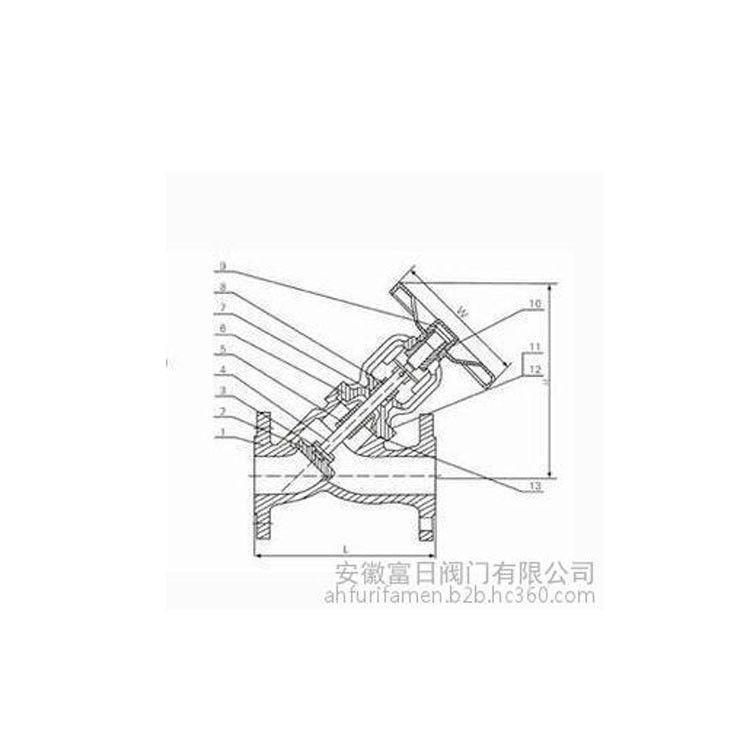

Y型直流式波紋管截止閥外形尺寸各連接尺寸：
| PN | DN | L | L1 | D | D1 | D2 | B | f | F | D6 | N-ф | △H |
| 1.6 | 15 | 130 | 80 | 95 | 65 | 45 | 14 | 2 | - | - | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 14 | 2 | - | - | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 14 | 2 | - | - | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 16 | 2 | - | - | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 16 | 3 | - | - | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 16 | 3 | - | - | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 18 | 3 | - | - | 4-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 20 | 3 | - | - | 8-18 | 20 | |
| 100 | 350 | - | 215 | 180 | 155 | 20 | 3 | - | - | 8-18 | 25 | |
| 125 | 400 | - | 245 | 210 | 185 | 22 | 3 | - | - | 8-18 | 32 | |
| 150 | 480 | - | 280 | 240 | 210 | 24 | 3 | - | - | 8-23 | 40 | |
| 200 | 600 | - | 335 | 295 | 265 | 26 | 3 | - | - | 12-23 | 50 | |
| 2.5 | 15 | 130 | 80 | 95 | 65 | 45 | 16 | 2 | - | - | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 16 | 2 | - | - | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 16 | 2 | - | - | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 18 | 2 | - | - | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 18 | 3 | - | - | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 20 | 3 | - | - | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 22 | 3 | - | - | 8-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 22 | 3 | - | - | 8-18 | 20 | |
| 100 | 350 | - | 230 | 190 | 160 | 24 | 3 | - | - | 8-23 | 25 | |
| 125 | 400 | - | 270 | 220 | 188 | 28 | 3 | - | - | 8-25 | 32 | |
| 150 | 480 | - | 300 | 250 | 218 | 30 | 3 | - | - | 8-25 | 40 | |
| 200 | 600 | - | 360 | 310 | 278 | 34 | 3 | - | - | 12-25 | 50 | |
| 4.0 | 15 | 130 | 80 | 95 | 65 | 45 | 16 | 2 | 4 | 40 | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 16 | 2 | 4 | 51 | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 16 | 2 | 4 | 58 | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 18 | 2 | 4 | 66 | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 18 | 3 | 4 | 76 | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 20 | 3 | 4 | 88 | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 22 | 3 | 4 | 110 | 8-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 22 | 3 | 4 | 121 | 8-18 | 20 | |
| 100 | 350 | - | 230 | 190 | 160 | 24 | 3 | 4.5 | 150 | 8-23 | 25 | |
| 125 | 400 | - | 270 | 220 | 188 | 28 | 3 | 4.5 | 176 | 8-25 | 32 | |
| 150 | 480 | - | 300 | 250 | 218 | 30 | 3 | 4.5 | 204 | 8-25 | 40 |
