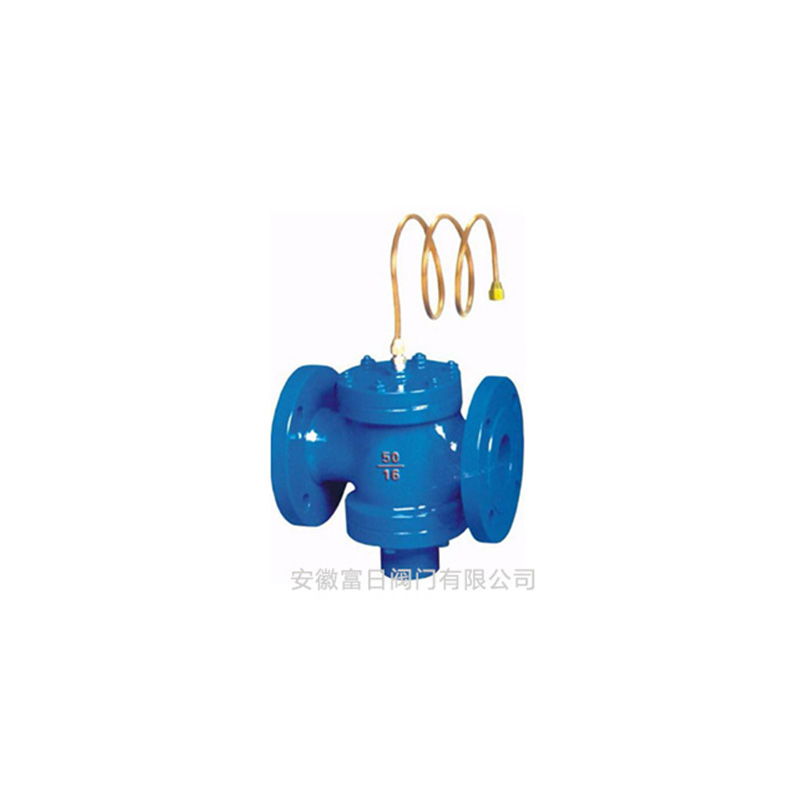

ZYC自立式壓差控制閥技術參數：
公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 壓差控制范圍 | 法蘭標準 | 試驗標準 |
1.6MPa | 15～125mm | 水、油等非腐蝕性液體 | 0～100℃ | 定壓差型?10KPa、20KPa、30KPa | GB/T 17241.6?GB/T 9113 | GB/T 13927?API598 |
ZYC自立式壓差控制閥主要材料：
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 膜片 |
材料 | 灰鑄鐵、鑄鋼 | 不銹鋼 | 鑄銅 | 丁晴橡膠 |
自力式壓差控制閥主要外型尺寸：
DN（mm） | 連接方式 | L（mm) | H | H1 | 流量m3/h | 適用介質 | 介質溫度 |
15 | 螺紋 | 110 | 72 | 98 | 0.2-1 | 水 | 0～80℃s |
20 | 110 | 72 | 98 | 0.3-1.5 | |||
25 | 115 | 82 | 102 | 0.5-2 | |||
32 | 法蘭 | 160 | 91 | 94 | 1-4 | ||
40 | 200 | 147 | 112 | 1.5-6 | |||
50 | 215 | 120 | 112 | 2-8 | |||
65 | 220 | 125 | 120 | 3-12 | |||
80 | 275 | 188 | 133 | 5-20 | |||
100 | 290 | 208 | 160 | 10-52 | |||
125 | 310 | 226 | 175 | 15-45 | |||
150 | 350 | 258 | 195 | 30-80 | |||
200 | 430 | 301 | 230 | 40-180 | |||
250 | 520 | 367 | 265 | 100-300 | |||
300 | 635 | 430 | 300 | 150-500 | |||
350 | 670 | 504 | 340 | 200-700 |
