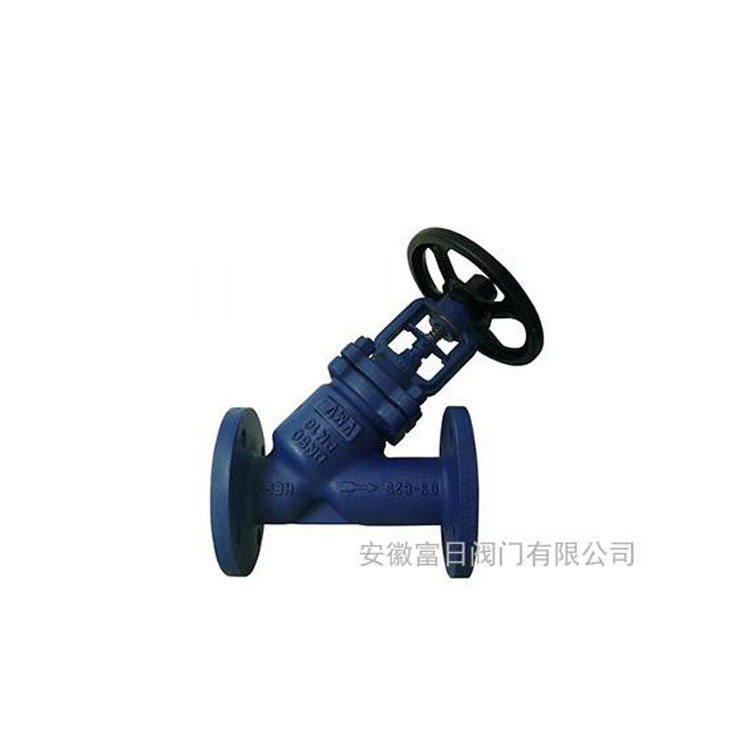

WJ45H-16C(德標)Y型波紋管截止閥
產品主要優點：
1.Y型直流式波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好,密封面間磨擦力小，使用壽命更長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
6.工作行程小，啟閉時間短；
應用：
熱油系統、蒸汽系統、冷熱水系統。
適用溫度：
-20℃－－－－350℃
適用公稱壓力：
PN1.6~4.0Mpa
德標Y型直流式波紋管截止閥適用范圍、采用標準、材質、特點
| 適用范圍 | 適用介質 | 蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等 | |||||||||
| 適用溫度 | -20——350℃ | ||||||||||
| 采用標準 | 制造標準：DIN3356 | 檢驗試驗標準：DIN3230 | |||||||||
| 結構長度標準：DIN3202 | 對焊口標準：DIN3239 | ||||||||||
| 法蘭標準：DIN2543-2545 | |||||||||||
| 材 質 | 閥 體 | 閥 蓋 | 閥 桿 | 閥 瓣 | 密 封 面 | 填 料 | |||||
| WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
| 316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
| 特 點 | 波紋管密封閥桿 | 雙層、三層波紋管 | 雙重密封 | ||||||||
| 無升降手輪 | 位置指示 | 維修方便 | |||||||||
Y型直流式波紋管截止閥外形尺寸各連接尺寸
| PN | DN | L | L1 | D | D1 | D2 | B | f | F | D6 | N-ф | △H |
| 1.6 | 15 | 130 | 80 | 95 | 65 | 45 | 14 | 2 | - | - | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 14 | 2 | - | - | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 14 | 2 | - | - | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 16 | 2 | - | - | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 16 | 3 | - | - | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 16 | 3 | - | - | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 18 | 3 | - | - | 4-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 20 | 3 | - | - | 8-18 | 20 | |
| 100 | 350 | - | 215 | 180 | 155 | 20 | 3 | - | - | 8-18 | 25 | |
| 125 | 400 | - | 245 | 210 | 185 | 22 | 3 | - | - | 8-18 | 32 | |
| 150 | 480 | - | 280 | 240 | 210 | 24 | 3 | - | - | 8-23 | 40 | |
| 200 | 600 | - | 335 | 295 | 265 | 26 | 3 | - | - | 12-23 | 50 | |
| 2.5 | 15 | 130 | 80 | 95 | 65 | 45 | 16 | 2 | - | - | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 16 | 2 | - | - | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 16 | 2 | - | - | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 18 | 2 | - | - | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 18 | 3 | - | - | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 20 | 3 | - | - | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 22 | 3 | - | - | 8-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 22 | 3 | - | - | 8-18 | 20 | |
| 100 | 350 | - | 230 | 190 | 160 | 24 | 3 | - | - | 8-23 | 25 | |
| 125 | 400 | - | 270 | 220 | 188 | 28 | 3 | - | - | 8-25 | 32 | |
| 150 | 480 | - | 300 | 250 | 218 | 30 | 3 | - | - | 8-25 | 40 | |
| 200 | 600 | - | 360 | 310 | 278 | 34 | 3 | - | - | 12-25 | 50 | |
| 4.0 | 15 | 130 | 80 | 95 | 65 | 45 | 16 | 2 | 4 | 40 | 4-14 | 6 |
| 20 | 150 | 90 | 105 | 75 | 55 | 16 | 2 | 4 | 51 | 4-14 | 6 | |
| 25 | 160 | 110 | 115 | 85 | 65 | 16 | 2 | 4 | 58 | 4-14 | 8 | |
| 32 | 180 | 127 | 135 | 100 | 78 | 18 | 2 | 4 | 66 | 4-18 | 8 | |
| 40 | 200 | 156 | 145 | 110 | 85 | 18 | 3 | 4 | 76 | 4-18 | 13 | |
| 50 | 230 | 170 | 160 | 125 | 100 | 20 | 3 | 4 | 88 | 4-18 | 13 | |
| 65 | 290 | - | 180 | 145 | 120 | 22 | 3 | 4 | 110 | 8-18 | 16 | |
| 80 | 310 | - | 195 | 160 | 135 | 22 | 3 | 4 | 121 | 8-18 | 20 | |
| 100 | 350 | - | 230 | 190 | 160 | 24 | 3 | 4.5 | 150 | 8-23 | 25 | |
| 125 | 400 | - | 270 | 220 | 188 | 28 | 3 | 4.5 | 176 | 8-25 | 32 | |
| 150 | 480 | - | 300 | 250 | 218 | 30 | 3 | 4.5 | 204 | 8-25 | 40 |
